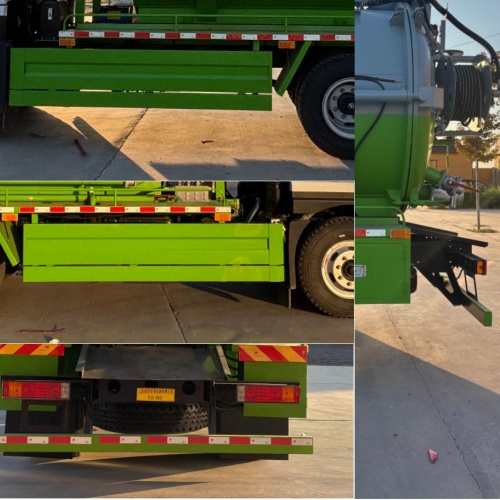

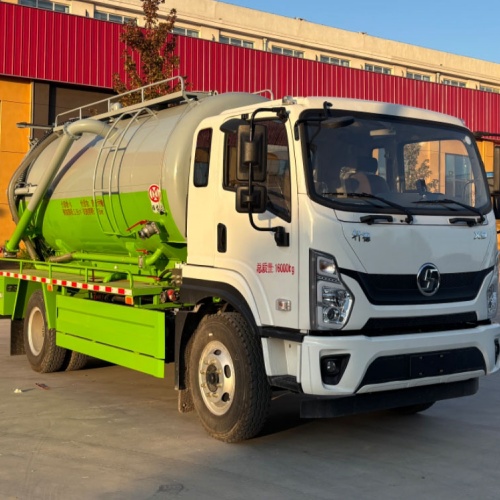

Camion de nettoyage et d'aspiration cube
Les camions de nettoyage et d'aspiration ont des capacités opérationnelles efficaces
1. Conception de grande capacité: un réservoir de mètre cubien (généralement divisé en un réservoir d'eau propre et un réservoir d'égouts) peut répondre aux besoins d'un fonctionnement continu à long terme tout en garantissant que la taille du véhicule est modérée et adaptée à la circulation routière urbaine.
2.
3.
Configuration d'installation du camion de nettoyage et d'aspiration:
1. Corps du réservoir: Les réservoirs d'égouts sont généralement en plaques en acier en carbone de 6 mm, tandis que les réservoirs d'eau propre sont en plaques d'acier en carbone de 4 mm d'épaisseur. Le corps du réservoir est une structure cylindrique et la tête est formée par un moulage par dépérissement ou un moulage rotatif unique. L'intérieur est traité avec la prévention de la rouille et équipé de plaques anti-vagues.
2. Pièce de nettoyage: Le camion d'aspiration de nettoyage est équipé d'une pompe de nettoyage à haute pression importée 16MPA ou 24MPA domestique, d'un tuyau à haute pression de 60 mm de 60 mm, d'une bobine à entraînement hydraulique et d'une buse en acier au carbone.
3. Pièce d'aspiration: Le camion de nettoyage et d'aspiration est équipé de pompes à vide de haute qualité produites au pays ou de pompes à circulation d'eau.

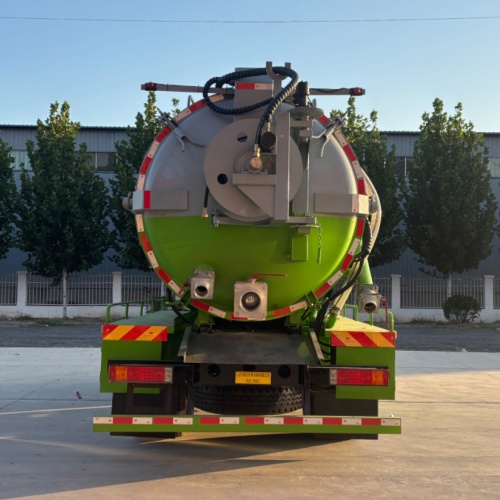

4. Système de décharge: La porte arrière du réservoir est ouverte hydrauliquement et verrouillée manuellement. Il y a une fenêtre de niveau liquide sur la partie supérieure et un port de décharge contrôlé par une vanne à billes sur la partie inférieure. La queue a généralement une vanne d'auto-débit de grand diamètre, avec un diamètre de tuyau de décharge de 100-200 millimètres, et peut également être sous pression avec du gaz pour la décharge.
Les caractéristiques fonctionnelles des camions de nettoyage et d'aspiration:
1. Fonction de nettoyage: Le nettoyage du camion d'aspiration peut générer une forte pression pour rincer des pipelines bloqués, des sédiments propres, des coins morts, des fossés de boue, etc. dans les égouts urbains, les pipelines de drainage industriel, etc.
2. Fonction d'aspiration: il peut aspirer des objets plus grands tels que la boue, le limon, les pierres, les briques, etc. dans l'égout, l'auto-aspiration et l'auto-décharge, avec une longue plage d'aspiration et une puissance d'aspiration élevée.
3. Autres fonctions: Certains véhicules de dragage de pipeline peuvent également être utilisés pour l'arrosage, le transport de l'eau et les routes de rinçage, et peuvent être utilisés pour la lutte contre les incendies dans des situations d'urgence. Le dispositif d'alarme à faible niveau d'eau, le dispositif de télécommande, etc. peut également être installé éventuellement.
【Paramètres techniques de l'ensemble du véhicule】 |
|||
Marque de commerce des produits |
Marque de xiangnongda |
Lot d'annonce |
388 |
Nom de produit |
Nettoyer le camion d'aspiration |
Modèle de produit |
SGW5160GQWSX6 |
Masse totale (kg) |
16000 |
Volume du réservoir (M3) |
7.52 |
Capacité de charge nominale (kg) |
6870,6805 |
Dimensions (mm) |
8050 * 2500,2550 * 3500 |
Poids de trottoir (kg) |
9000 |
Taille du compartiment de cargaison (mm) |
× × |
Capacité de passagers nominale (personne) |
Masse totale de la remorque quasi (kg) |
||
Capacité de cabine (personnes) |
2,3 |
Capacité de charge maximale de selle (kg) |
|
Angle d'approche / angle de départ (degrés) |
20/10 |
Suspension avant / suspension arrière (mm) |
1300/2650 |
Charge d'essieu (kg) |
5600/10400 |
Vitesse maximale (km / h) |
89 |
remarques |
Ce véhicule est principalement utilisé pour le rejet des eaux usées et le dragage, les appareils principaux étant le corps du réservoir et l'ensemble d'aspiration de nettoyage Le réservoir a une fonction de levage, et ses dimensions externes sont (longueur totale x diamètre) (mm): 4980 (longueur de section droite 4380) x 1850. La section avant du réservoir est un réservoir d'eau propre (longueur de section droite 1580 mm), et la section arrière est un réservoir d'éreintes (la longueur de section droite). La capacité totale du réservoir d'eau propre est de 4,14 mètres cubes, le volume effectif est de 3,95 mètres cubes et le milieu est de l'eau; La capacité totale du réservoir d'eaux usées est de 7,52 mètres cubes, avec un volume efficace de 7,16 mètres cubes, et le milieu est des eaux usées liquides; Le réservoir d'eau propre et le réservoir d'aspiration sont deux réservoirs indépendants. Le réservoir d'eau est utilisé pour la fonction de nettoyage et le réservoir d'aspiration est utilisé pour la fonction d'aspiration. Les fonctions de nettoyage et d'aspiration ne peuvent pas être utilisées simultanément et les deux réservoirs ne peuvent pas être entièrement chargés en même temps. En utilisant uniquement l'empattement 4100 (mm), le matériau Q235B pour la protection latérale, la connexion soudée; Protection inférieure arrière Q235B, connexion boulonnée, section de protection inférieure arrière Taille de la section (mm): 120 × 60, hauteur du dégagement de terre: 460 mm. |
||
【Paramètres techniques du châssis】 |
|||
Modèle de châssis |
Sx1160gp6411 |
Nom du châssis |
Châssis de camion |
Nom de marque |
Marque automobile Shaanxi |
entreprise de fabrication |
Shaanxi Automobile Group Co., Ltd |
Nombre de haches |
2 |
Nombre de pneus |
6 |
Empattement (mm) |
4100 4500,3950 |
||
Spécifications des pneus |
9.00r20,9.00r20 16pr |
||
Nombre de ressorts de plaque d'acier |
9/11 + 5,9 / 11 + 8,8 / 10 + 8,8 / 10 + 6,9 / 10 + 6,3 / 4 + 3,10 / 10 + 8,10 / 11 + 8 |
Base de roues avant (mm) |
1770,1937,1810,1650,1700,1790,1830 |
Type de carburant |
gas-oil |
Base de roue arrière (mm) |
1700,1818,1725,1595,1650,1750 1810 |
Normes d'émission |
GB17691-2018国Ⅵ |
||
Modèle de moteur |
Entreprises de fabrication de moteurs |
Émissions(ml) |
Power (KW) |
D40tcif1 YCS04200-68 D36tcif1 YCY30170-61 |
Kunming Yunnei Power Co., Ltd Guangxi Yuchai Machinery Co., Ltd Chengdu Yunnei Power Co., Ltd Guangxi Yuchai Machinery Co., Ltd |
4052 4156 3610 2970 |
135 147 130 125 |
